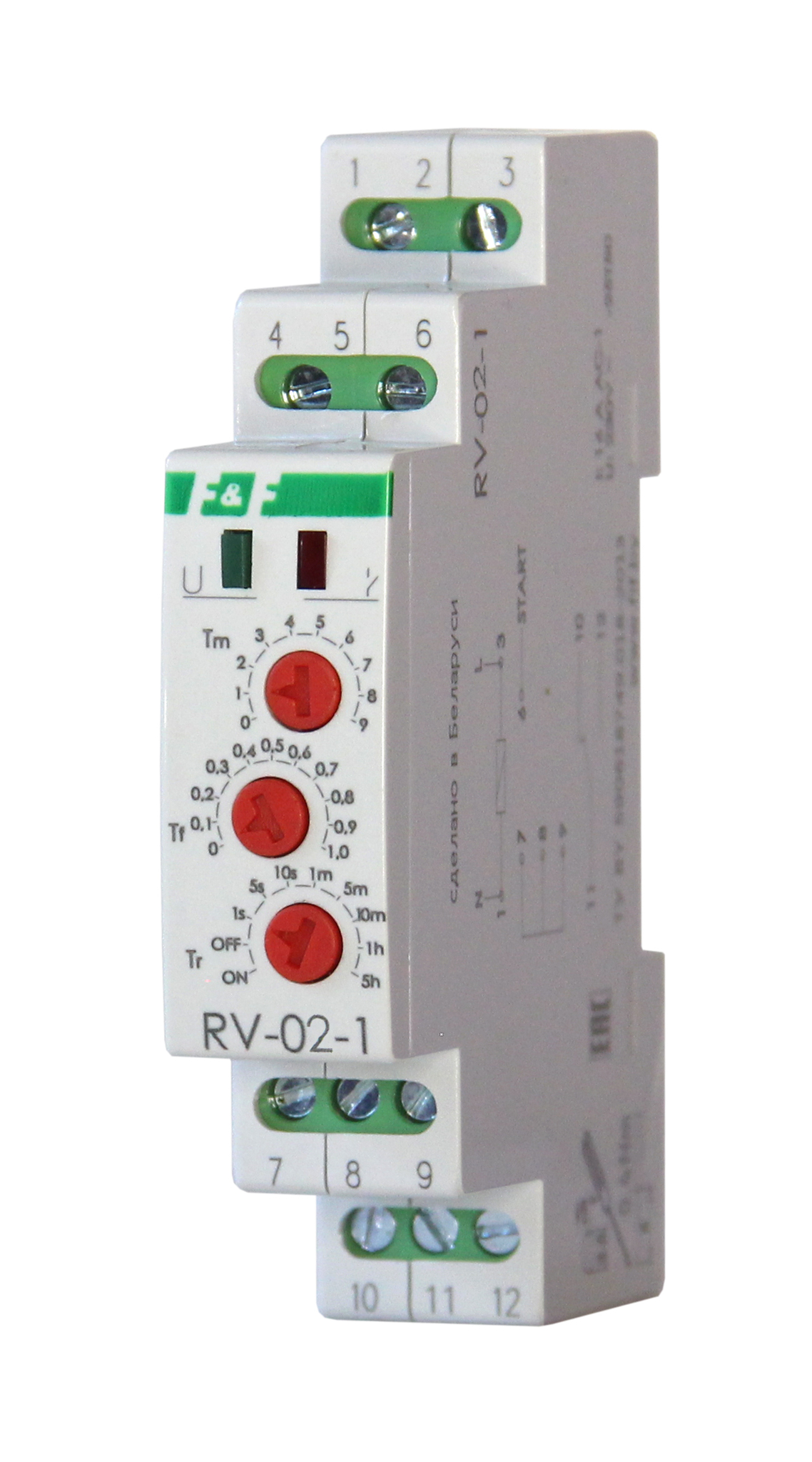

Реле времени программируемое RV-02-1 16А 1NO/NC 230В (с задержкой выкл., 4 режима работы, диап. выд. 0,1сек-50ч)

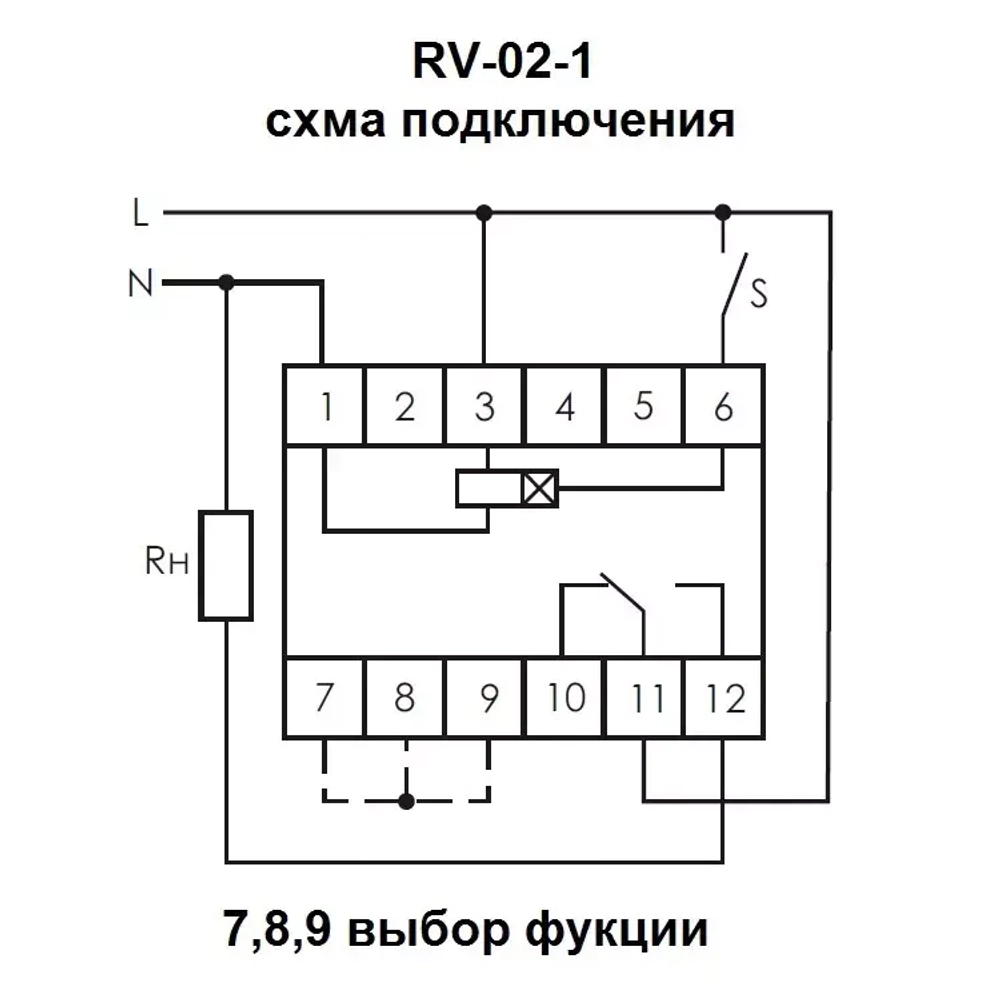

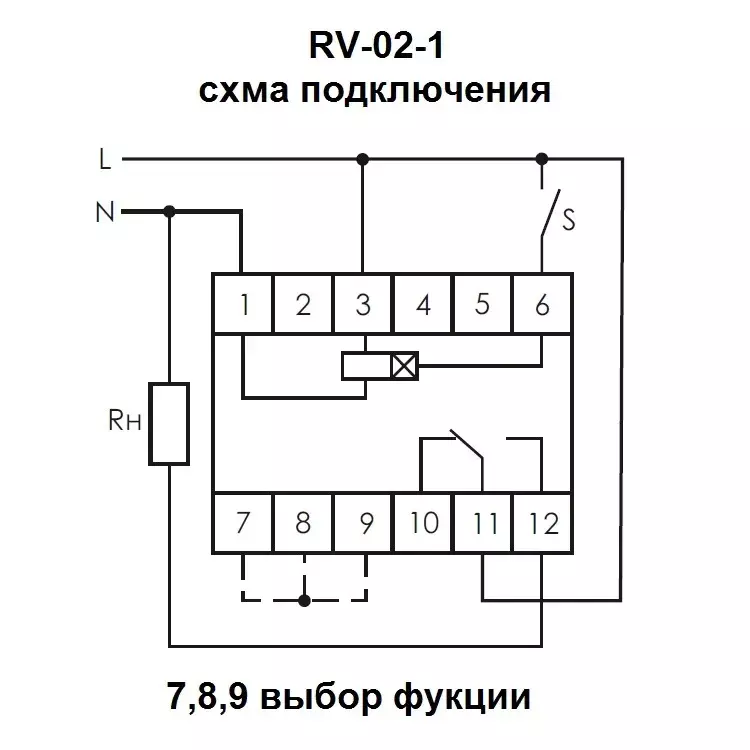

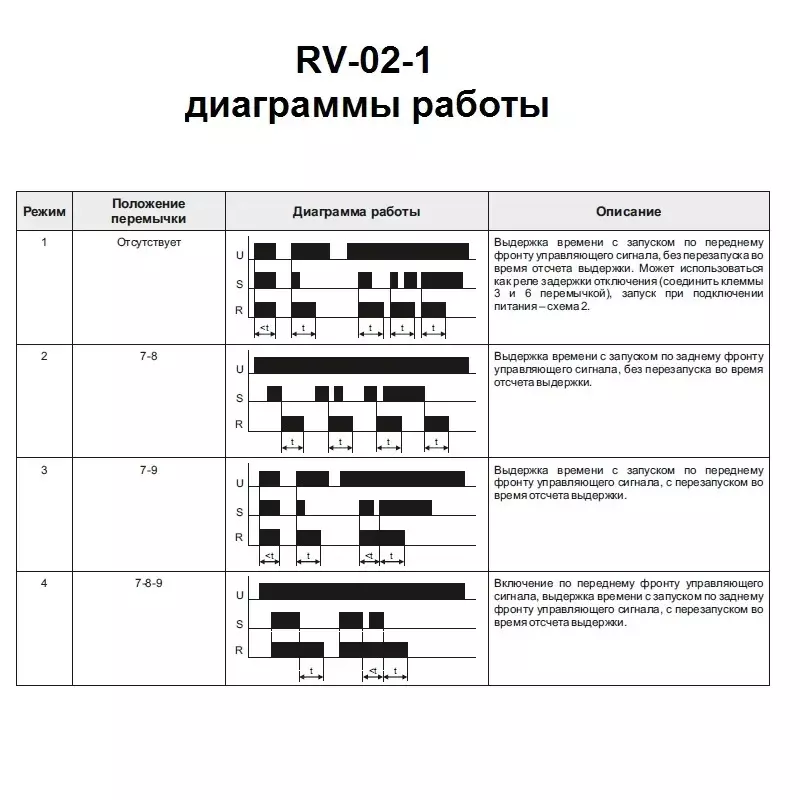

Отличительные особенности: С задержкой выключения. 4 функции Напряжение 230 В; 50 Гц Диапазон выдержки времени 0,1 сек - 50 ч. Контакт 1NO/NC, Максимальный ток 16 А, Вход управления. Назначение Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени. Область применения В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени. Особенности Наличие входа управления. Принцип работы 1. Выдержка времени с запуском по переднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки. При подаче сигнала на вход управления реле контакты 11-12 замыкаются и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакты 11-12 размыкаются, замыкаются контакты 10-11. В таком положении реле находится до отключения питания или поступления сигнала управления. Во время отсчёта реле не реагирует на сигнал управления. 2. Выдержка времени с запуском по заднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки. При снятии сигнала со входа управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкается контакты 11-12, замыкаются 10-11). Во время отсчёта реле не реагирует на сигнал управления. 3. Выдержка времени с запуском по переднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки. При подаче сигнала на вход управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново. 4. Включение по переднему фронту управляющего сигнала, выдержка времени с запуском по заднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки. При подаче сигнала на вход управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкается контакты 11-12, замыкаются 10-11). При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
