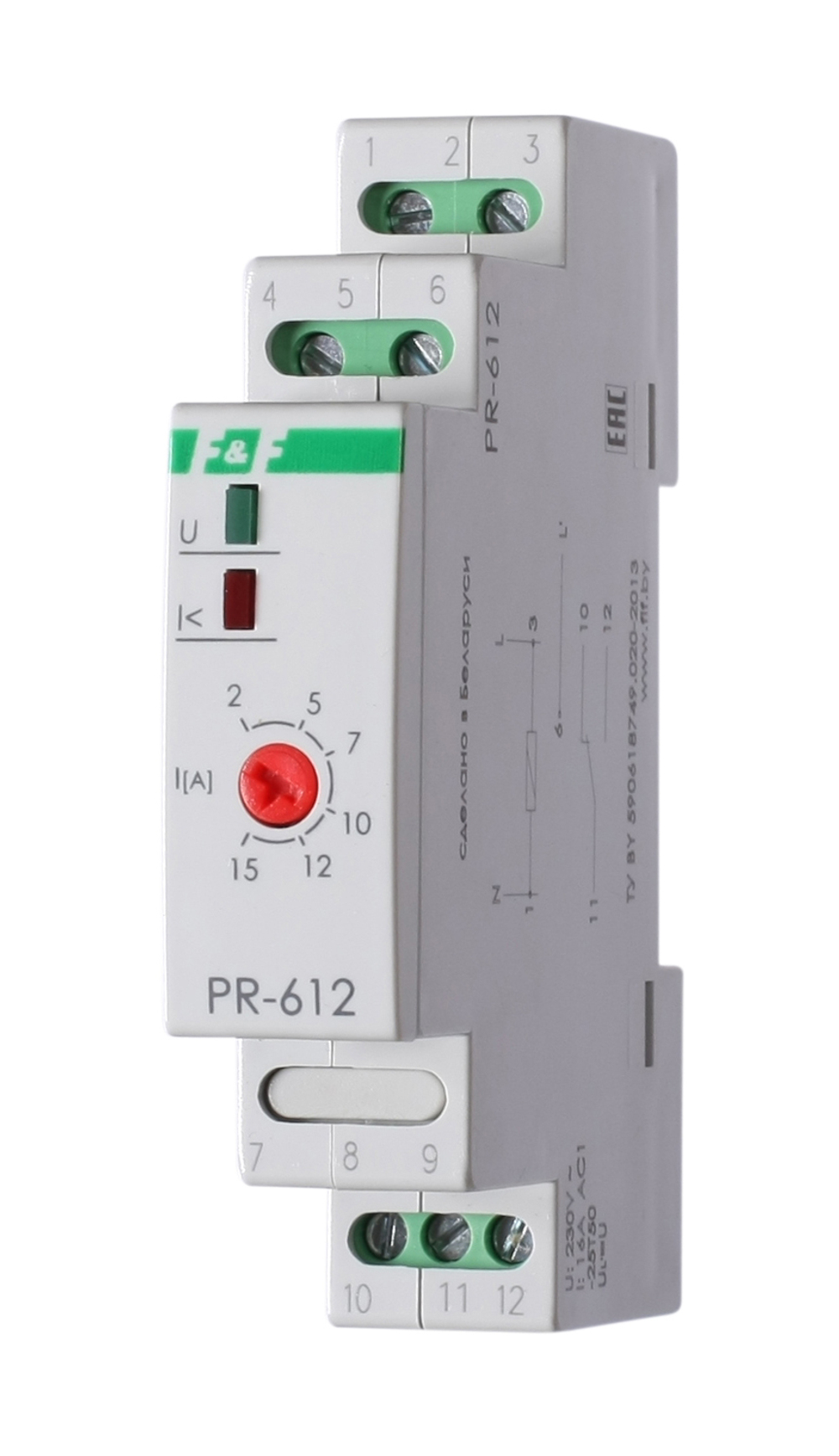

Реле контроля тока PR-612 230В AC 16А 1перекл (диапазон измер-я тока 2-15А) IP20

Отличительные особенности: Диапазон контролируемого тока: 2…15 А. Контакт 1NO/NC, 16 А. Назначение Реле тока PR-612 предназначено для отключения неприоритетной нагрузки при превышении установленного значения потребляемого тока, а потребители приоритетной цепи остаются подключенными к питающей сети. Возможно использование реле в схемах защиты по току и от короткого замыкания в нагрузке. Особенности - напряжение питания 230 В, 50 Гц; - регулируемый диапазон контролируемого тока 2…15 А; - контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания; - максимальный коммутируемый ток нагрузки 16 А. Область применения Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Обеспечивает отключение от сети питания неприоритетной нагрузки при превышении допустимой величины потребления тока, а приоритетная нагрузка останется подключенной к питающей сети. При восстановлении параметров тока неприоритетная нагрузка к сети питания подключится автоматически. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке. Принцип работы Реле измеряет силу тока в приоритетной цепи с помощью встроенного трансформатора тока. Если значение тока в приоритетной цепи не превышает установленное значение, контакты реле 11-12 замкнуты и неприоритетная нагрузка подключена к сети питания. При превышении установленного значения тока, контакты 11-12 размыкаются, и неприоритетная нагрузка отключается. При снижении величины потребляемого тока в приоритетной цепи реле автоматически подключает неприоритетную цепь (нагрузку) к сети питания.
