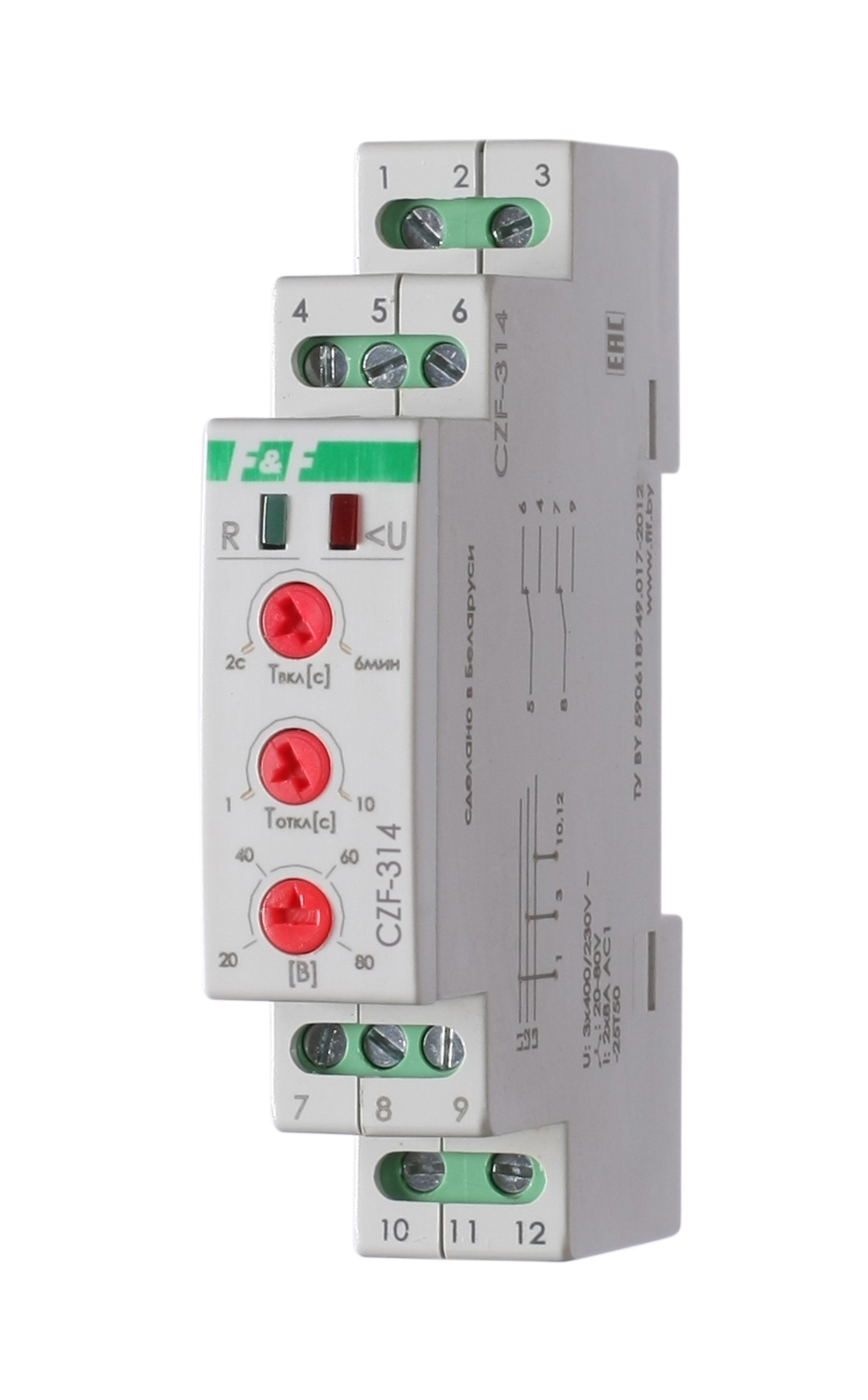

Реле контроля и наличия фаз CZF-314 3х400В 50Гц 2А IP20 регулировка порога отключения

Отличительные особенности: - напряжение 3х400 В; - асимметрия 20-80 В; - контроль напряжения; - задержка отключения 1-10 с; - контакт 2NO/NC, 8 А. Назначение Реле контроля фаз CZF-314 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: 1. Отсутствия хотя бы одной из фаз. 2. Повышения напряжения более 480 В. 3. Снижения напряжения менее 320 В. 4. Асимметрии напряжения. Область применения Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети. Особенности 1. Контроль наличия фаз. 2. Контроль верхнего значения напряжения. 3. Контроль нижнего значения напряжения. 4. Контроль асимметрии между фазами. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле 4-5, 8-9 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
